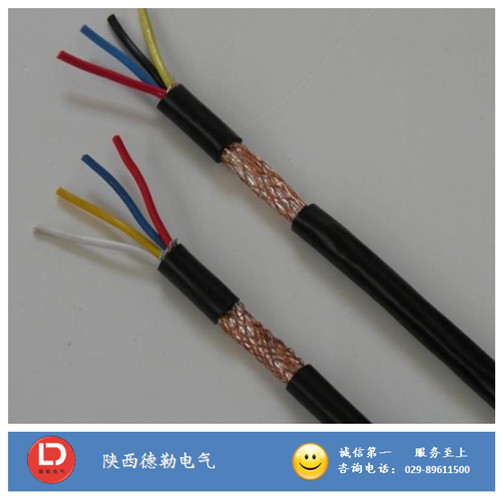

ZR-RVVP 軟電纜

選用

 耐火電纜是指在火焰燃燒情況下能夠保持一定時間安全運行的電纜。我國國家標準GB12666.6（等IEC331）將耐火試驗分A、B兩種級別，A級火焰溫度950~1000℃，持續供火時間90min，B級火焰溫度750~800℃，持續供火時間90 min，整個試驗期間，試樣應承受產品規定的額定電壓值。耐火電纜廣泛應用于高層建筑、地下鐵道、地下街、大型電站及重要的工礦企業等與防火安全和消防救生有關的地方，例如，消防設備及緊急向導燈等應急設施的供電線路和控制線路。

使用條件

1.交流額定電壓:U。/U(V系列:600/1000V，K系列:450/750V，B系列:450/750V)。

2.電纜最高長期工作溫度

(1)阻烯聚氟乙烯絕緣及護套:70℃和105℃兩種;交聯聚乙烯絕緣:90℃;

(2)氟塑料絕緣和護套:220℃和260℃兩種;氟塑料絕緣和105℃阻燃聚氟乙烯護套:90℃和125℃兩種。

(3)低鹵低煙阻燃PVC絕緣和護套:70℃;無鹵低煙阻燃聚烯烴絕緣和護套:90℃和125℃兩種。

3.最低環境溫度:

(1)阻燃聚氯乙烯絕緣和護套:固定敷設-40℃;非固定敷設-15℃;

(2)氟塑料絕緣和護套:固定敷設-60℃;非固定敷設-20℃;

4.電纜安全敷設溫度不應低于0℃。

5.耐火特性:

符合IEC331規定 符合GB12666.6規定

火焰溫度 750℃ 火焰溫度 950℃-1000℃ 火焰溫度 750℃-800℃

燃燒時間 3h 燃燒時間90min 燃燒時間90min

冷卻時間 21h 附加電壓 額定電壓 附加電壓 額定電壓

附加電壓 額定電壓 附加電流 3A 附加電流 3A

附加電流 3A A類 B類

6.敷設推薦的允許彎曲半徑:非鎧裝、編織屏蔽電纜應不小于電纜外徑的6倍;

鋼帶鎧裝電纜應不小于電纜外徑的12倍;

氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍。

選用

根據耐火電纜的具體特性，設計人員在設計選用時應注意以下幾個問題:

(1)當耐火電纜用于電纜密集的電纜隧道、電纜夾層中，或位于油管、油庫附近等易燃場所時，應首先選用A類耐火電纜。除上述情況外且電纜配置數量少時，可采用B類耐火電纜。

(2)耐火電纜大多用作應急電源的供電回路，要求火災時正常工作。由于火災時環境溫度急劇上升，為保證線路的輸送容量，降低壓降，對于供電線路較長且嚴格限定允許電壓降的回路，應將耐火電纜截面至少放大一檔。

(3)耐火電纜不能當作耐高溫電纜使用。

(4)為降低電纜接頭在火災事故中的故障機率，在安裝中應盡量減少接頭數量，以保證線路在火災中能正常工作。如果需要做分支接線，應對接頭做好防火處理。
