成套高低壓開關柜干貨知識，錯過一定遺憾

作為一個電器成套設施的報價員，首先要懂得什么叫電器成套設施。電器成套設施是指由殼體、母線、一二次元件、輔材等組成的殘缺設施，它運轉在電網中起著承受和分配電能的作用，同時對電力設施起著控制和保護作用。電器成套設施經常分為：0.4kV、0.69KV、1.2KV低壓開關柜;3.6KV、7.2KV、12KV、24KV中壓開關柜(目前發展趨向)、40.5KV高壓開關柜，GGD配電柜，能源箱(柜)、照明箱、控制箱(柜、臺)、保護屏、直流屏等。



產品型號經常有如下三大類：

1、低壓類：PGL(不引薦利用)、GGD(平安可靠且性價比高，所以被寬泛運用)、BFC(不引薦利用)、GCL(K)(不引薦利用)、GBD、GCS(森源設計)、MNS(ABB技術);

2、中高壓類：GG-1A(F)(不引薦利用)、XGN2-12(不引薦利用)、KYN1-12(不引薦利用)、JYN2,6-12(不引薦利用)、 HXGN-12(F)、XGN15-12(SF6)、KYN18-12、KYN28-12(目前市場上支流產品)、KYN□-24(正在成為發展趨向)、 JYN1-40.5(不引薦利用)、XGN□(JGN□)-40.5(不引薦利用)、KYN61-40.5(目前市場上支流產品)、 KYN96-40.5;

3、箱變類：YBM□-12(24、40.5)/0.4、ZGS9(11)-12(40.5)/0.4、10KV中壓開關站、35KV高壓開關站。

二、學習與掌握電器成套設施的根底知識

作為一個電器成套設施的報價員必須可以看懂并理解一次系統圖、二次原理圖、平面布置圖，及三者之間的相互干系。這需求報價員往常多看多學多問。

在電器成套設施中把母線、隔分開關(高壓)、刀開關(低壓)、斷路器(空氣開關)、電壓互感器、電流互感器、電力變壓器、交換接觸器、保護繼電器(熱繼電器)、避雷器等組成的設施叫一次設施。由它們依照原理關系所組成的回路稱為一次回路或一次計劃圖。為了使一次系統能平安可靠、穩固地運轉，隨時監督一次系統運轉形狀，電纜分支箱，同時能隨時控制一次系統所必須配備許多其余電器元件及設施，如：測量儀表(電流表、電壓表、功率要素表、功率表、頻率表等)、控制信號元件 (信號燈、按鈕、萬能轉換開關等)、繼電保護安裝等。由它們依照原理關系所組成的回路稱為二次回路或二次計劃圖。

三、了解電器成套設施的價錢組成

1、一二次元器件價錢;

2、輔材價錢，包括：二次線、端子、線鼻、線夾、繞線管、號碼管、字碼、扎帶、標準件等;

3、母排價錢，母排用量按一次計劃圖預算;

4、殼體價錢，比如：GGD：1800.00元/臺;KYN28-12：6500.00元/臺;HXGN-12：2500.00元 /臺;KYN61-40.5：16500.00元/臺;GCK、GCS、MNS需按一次計劃由業余殼體廠家停止報價;箱式變電站、非標箱(柜)按箱體尺寸計算。

5、包裝及運輸費用;

6、企業綜合費用，GCS抽屜柜，包括治理費、人工工資、稅金及利潤等;

7、其它費用，比如投標時若中標需向招標公司繳納肯定的費用。

四、報價過程及應留意事項

1、對圖紙停止片面的消化：

依據用戶提供的圖紙，首先將圖紙的目錄停止

核對、然后分配歸類。依照圖紙設計闡明及技術要求(對有招標文件而言，還需聯合招標文件技術要求)理解本工程的設計用意，GCS抽屜柜，思考核算可變計劃所需的價錢，同時應注重平面布置圖(平面布置圖上反映柜與柜之間有無母線橋架及母線橋架長度)。

2、相干留意事項：

①、就高壓柜而言，為了滿足五防要求，進線柜需配帶電顯示器(強迫型：

DXN-10、24/35Q)及電磁鎖，GGD配電柜，出線柜需配帶電顯示器(揭示型：DXN-10/35T)及接地開關聯鎖安裝。

②、兩路電源進線時思考備自投安裝，兩路電源進線與母聯之間思考電氣及機械聯鎖安裝(三合兩)。

③、六氟化硫環網柜與KYN28-12中置柜普通需配溫濕度控制器及加熱器。

④、對相間及相間對地距離不能滿足帶電要求時需采取母排硫化解決或采用異形母排或母排套熱縮套管，接頭也運用絕緣罩包覆。

⑤、了解低壓塑殼斷路器附件的意義，如下表：

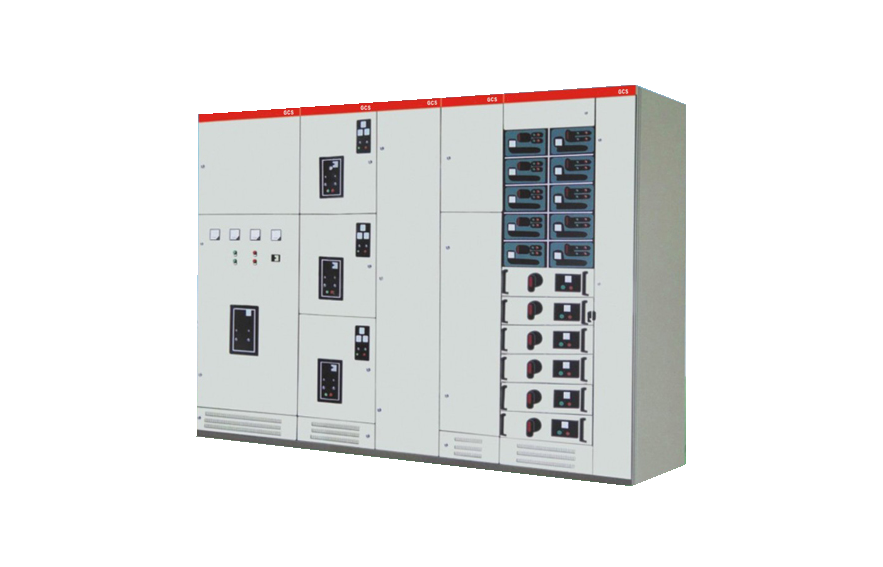

⑥、了解低壓抽出式開關柜構造(抽屜柜抽屜裝置總有效高度≤1800.00mm)，詳見下表：

注：1、以常用塑殼斷路器而言，63A抽屜模數為1/2或1/4，100A(125A)、160A、225A(250A)為1模數或1.5模數，400A為2模數或3模數，630A為2模數或3模數，中置柜，當630A做成抽屜有艱巨時可改為固定插拔式裝置。

2、GCS、MNS有經濟型與標準型之分;GCK、GCS、MNS還可做成固定分隔式。

3、抽屜柜單元抽屜有效裝置尺寸：

⑦、GGD殼體電器元件有效裝置尺寸：

⑧、低壓柜母線的計算：變壓器上進線及聯系柜三相主母排單拼大約16米

(柜寬為800mm時)。當進線柜帶計量時，因為計量互感器及計量表計占用肯定的空間以至刀開關及空氣開關裝置地位都要下移，故母線長度還應加長每相約 0.6m;當母線長度大于6m時，環網柜，母線之間需思考搭接頭;當母線為雙拼或三拼時，還需思考墊塊;當進出線電纜較多時招思考橫排出線。
五、相熟并掌握常用技術數據

1、母排理論分量及載流量選用表

a)、接觸面搪錫或鍍錫。

b)、環境溫度：銅母線為40℃，環網柜，高壓開關柜，鋁母線為35℃，最高工作溫度為85℃。

c)、周圍環境溫度不等于40℃的校對系數見下表

d)、周圍環境溫度不等于35℃的校對系數見下表

e)、理論分量及載流量選用表

2、熱軋等邊角鋼

3、熱軋一般槽鋼

4、熱軋鋼板

5、依據負荷選用絕緣母線截面

6、以空氣作為絕緣介質柜內各相導體間與對地凈距(cm)

注：海拔高度超過1000m時1、2項應按每降低1000m增大10%停止批改;3～6項值應分別添加1或2項值的批改值。

7、高原型開關內一次元件的帶電距離

8、工頻耐壓程度
